Relief - module B.

Niveaux.

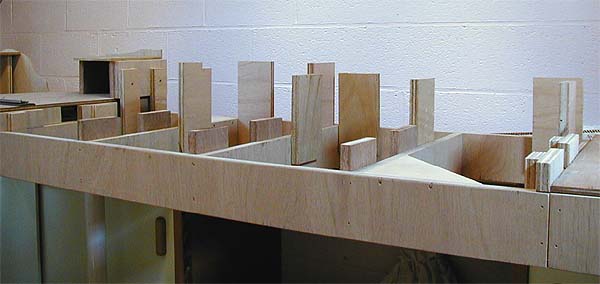

Sur le module B, celui du centre, trois niveaux de base sont définis :
  • le niveau de la voie normale (4 cm)
  • le niveau de la voie étroite, côté mine (14.5 cm)
  • le niveau de la voie étroite côté transbordement (12,5 cm)

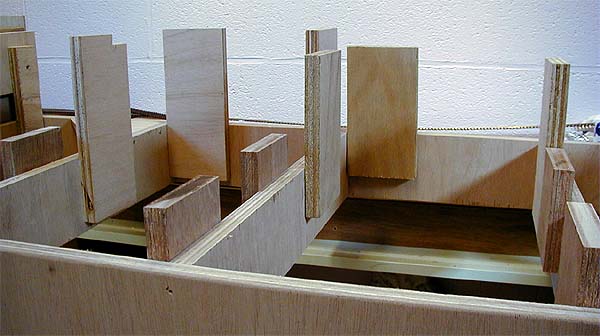

Les niveaux sont réalisés en multiplex de 9 mm d'épaisseur et sont fixés au châssis par des supports de 18 mm d'épaisseur.

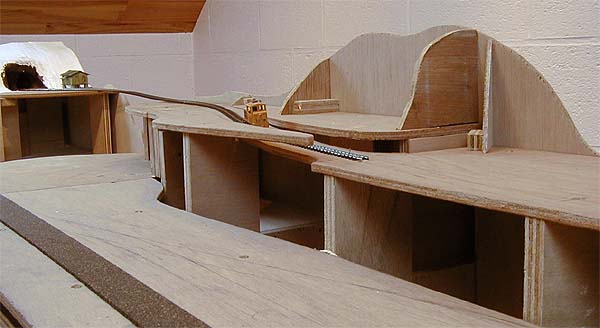

Pour réaliser la pente de la voie étroite sans cassures, on joue sur la flexibilité du bois en laissant le support de la voie attaché par ses extrémités aux deux niveaux (panneau d'une pièce avec entailles).



A suivre...
